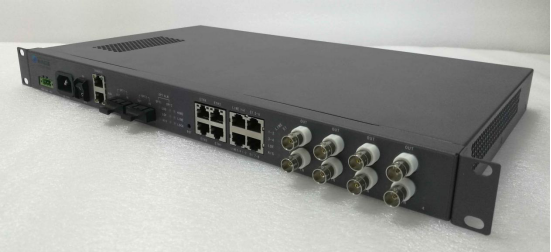

BXE06-120S SDH/GPON光接入设备

日期：2018-05-10 00:00 / 阅读量：25863

一、系统简介

BXE06-120S/ZSIB是北京新讯信通电子技术有限责任公司最新推出的支持E1业务，以太网业务和PCM的多业务光接入网设备，用来满足铁路、电力、石化等行业恶劣环境下用户对小容量，多功能光传输网的需求。其传输容量为4个100Base-Tx+8E1+4路PCM, 可在一对（或一根）光纤上同时提供8路E1通道，4路最高线速率为100Mbit/s以太网通道和4路PCM业务通道。

该设备功能强大，接口丰富灵活，使用方便，并有可靠性高，体积小，重量轻，功耗低，输入电压范围宽，抗干扰能力强等突出特点。

主要特点：

1. 集多业务SDH光端机与PCM功能于一体，提供丰富的业务接口，传输高效、可靠、稳定。

2. 传输方式灵活，可以提供155M光口1+1备份；其中PCM数据可选择光路或单独E1线路传输。

3. E1接口传输抖动容限和抖动传输特性方面具有极佳的性能。

4.PCM 业务可提供4路音频二线/四线接口。支持普通电话、共电电话、热线电话、磁石电话。

5. .以太网接口为全/半双工自适应，10M/100Mbit./s速率自适应，线速率2-100Mbit/s可设。

6. 丰富的告警指示，灵活的光路、E1环回测试功能，便于安装和维护。

7. 设备结构紧凑，应用简便灵活，标准19英寸宽机箱，高1U。

二、技术指标

传输模块
主机板	数量	1块
电源板	数量	1块（含1块铃流板，220V交流和-48V直流接入）
网管接口		RJ45接口，支持DCC网管方式
	STM-1光口的数量	2个（满足1+1备份）
	光路线速率	155529Kb/s
	S 点发射的光功率	LD>-15dbm
	R 接收灵明度	<41dbm
	接收光功率动态范围	>20db
2M接口板	标准	满足ITU-T G.703建议
	2M接口数量	8
	2M接口的保护方式	1+1备份
	2M接口的阻抗	75Ω(非平衡方式)
	接口码型:	HDB3
	标称比特率及容差	2048Kb/s±50ppm
	标称波形幅度:	2.37V±0.237V/75Ω(不平衡)
	介入损耗:	在1024KHz时衰减在0-6dB之间
以太网接口板	标准	满足IEEE 802.3相关建议支持 802.1Q MAC包透明传输支持基于IEEE 802.1p的QoS管理
	工作模式	10M与100M自适应选择；半双工、全双工工作模式自适应选择；具有HP auto-MDIX功能，MDI和MDI-X（非交叉和交叉）网线自适应选择。
	数量	1
	每板接口数	4
	速率	速率2～100 Mbit/s可设（步进单位：1Mbit/s）
话音接口板	话音通道数量	4
	信令方式	自动信令、共电信令、磁石信令
	用户侧环路阻抗	≦2000Ω
	环路电流	25mA
	编码	A律
	比特率	64Kbit/s
	有效传输带宽	300～3400Hz/600Ω
	频率特性
	300Hz～400Hz	-0.3 ～ - 0.1dB
	400Hz～2400Hz	-0.2 ～ 0.1dB
	2400Hz～3400Hz	0 ～0.7dB
	对地不平衡度
	300Hz～600Hz	40dB
	600Hz～3400Hz	46dB
	空闲信道噪声	<-67dB
	音频通道数量	4
	总失真	符合ITU-T G.713建议
	频率特性	符合ITU-T G.713建议
	电平特性	符合ITU-T G.713建议
	有效传输带宽	64
	音频传输方式	二线/四线
	二线收	0dBr/600Ω(-14dBm~+17dBm,可调）
	二线发	-3.5dBr/600Ω(-31.5dBm~0dBm,可调）
	四线收	-14dBr/600Ω(-14dBm~+17。5dBm,可调）
	四线发	+4dBr/600Ω(-27.5dBm~+4dBm,可调）
	电平调节步长	0.5dBm
	过载电平	+3.14dBm
设备供电	电源:	-48V（-40V～-57V）/220V（165V-265V）
设备供电	功耗:	≤10-20W
机箱结构	19英寸标准机箱	外形尺寸482.6×44.5×270mm (宽×高×深)
工作环境	温度:	-25～70℃
	湿度:	≤90%
	气压:	76-106Kpa
