BXE06-120S/OMS1240-P是北京新讯信通电子技术有限公司开发的基于 MPLS- TP 的面向分组传送的新一代城域光传送设备。PTN设备的最大交换容量为256G，可以提供 10GE、GE、FE、FX、E1 等接口，定位于城域网的核心层和 汇聚层，可满足不断增长的IP 化业务对带宽的需求，并实现带宽资源的灵活调度。 具备丰富 的保护方式，遇到网络故障时，可以实现50ms的电信级业务倒换，实现传输级别的业务保护和恢复；继承了SDH技术的操作、管理和维护机制（OAM），具有点对点连接的OAM体系，保证网络具备保护切换、错误检测和通道监控能力。

• 面向未来的 ALL IP 架构，充分保护既有投资

• 完善的时钟解决方案，完美解决移动承载的时钟问题。

• 最全面的多业务接口支持，强大的 PWE3 功能，满足多种应用场景，业务部署更灵活。

• 端到端 QoS 能力，高质量保证业务传送。

• OAM 机制

• 电信级可靠性设计

• 低功耗节能设计

• 统一的网管系统和 E2E 业务管理能力，提升分组网络运营能力

设备功能：

• MPLS-TP 分组传送网由传送平面(用户/数据平面) 、管理平面组成，两个平面之 间相互独立。

• 传送平面的主要功能是根据 MPLS-TP 标签将客户数据和信令数据进行适配 和分组转发，此外还包括面向连接的操作管理维护(OAM) 和保护恢复功能。

• 管理平面执行传送平面、控制平面以及整个系统的管理功能，同时提供这些平 面之间的协同操作

• 建立、删除 PW，指定PW 的 MPLS 标签、承载隧道和端口。

• 可对接入的业务进行入口封装和出口解封装。

• 能够完成业务在 PSN 网络中的传送。

• 管理 PW 业务的告警和状态。支持 OAM、性能计数。

• 支持 Spoken PW。

• 支持在 AC、PW 出口处添加、修改、删除报文 VLAN。

•支持 ITU-T Y.1731 以太网 OAM、MPLS-TP 网络层 OAM机制和 IEEE 802.3ah 接入链路 OAM，完成用户侧和 MPLS-TP 各层网络 OAM 管理功能，实现快速故障检测以触发保护倒换，在包交换网络中保证电信级的服务质量。

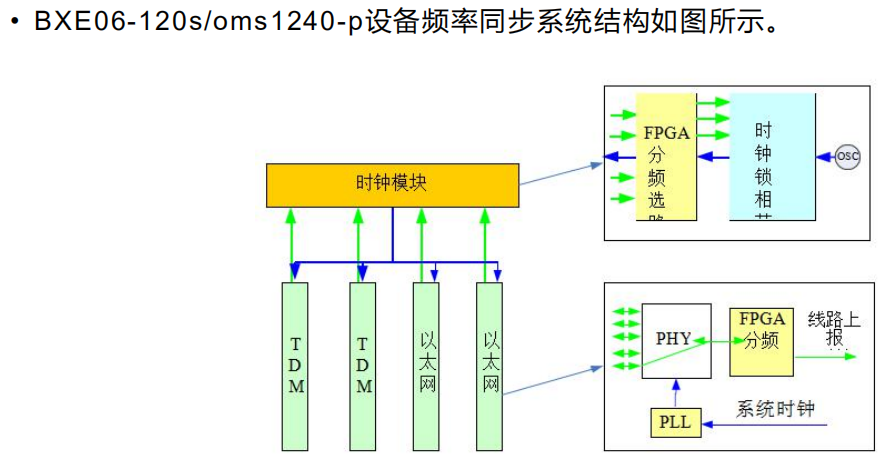

• 支持 1588V2 的以太网接口

• PTP 报文封装

• PTP 报文传送模式

• PTP 设备类型

• PTP 报文类型

• PTP 报文发送间隔

• PTP 延时机制

• PTP one-step 和 two-step 模式

•具备完善的 QoS 功能，支持 DiffServ 模型中的 不同服务质量等级，支持层次化 QoS，可提供差异化服务，解决多业务承载的服 务质量需求。其功能主要包括：报文分类、流量监管、流量整形、网络拥塞管理、 队列调度。

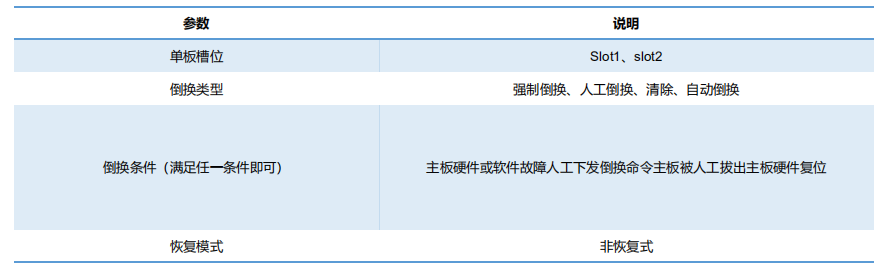

•BXE06-120S/OMS1240-P 设备级保护包括交换时钟主控单元 1+1 保护、电源模块 1+1 保护。 设备安装两块交换时钟主控单元形成 1+1 的保护方式。 当主控软硬件发生故障，或者接收到主备倒换指示时，主备单板发生倒换，达到保 护的目的。 BXE06-120S/OMS1240-P 的交换时钟主控单元 1+1 保护参数如表所示。

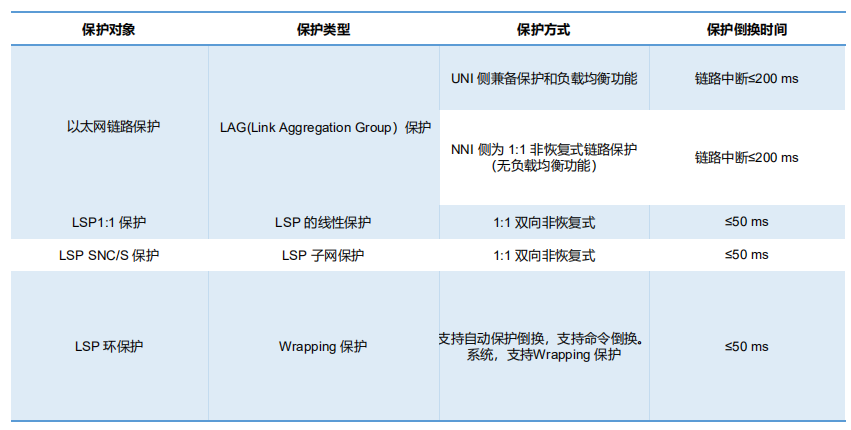

•BXE06-120S/OMS1240-P 同时提供丰富的网络级保护，如表所示。

• 环保护

触发条件

   物理层检测：物理层信号失效。

   链路层检测：通过 MPLS-TP 段 OAM 进行检测，LOC、AIS、LCK、Mismerge、 UnexpectedMep。

倒换命令

   支持的倒换命令：清除、锁定、强制倒换、人工倒换。优先级关系：清除>锁定>强 制倒换>人工倒换

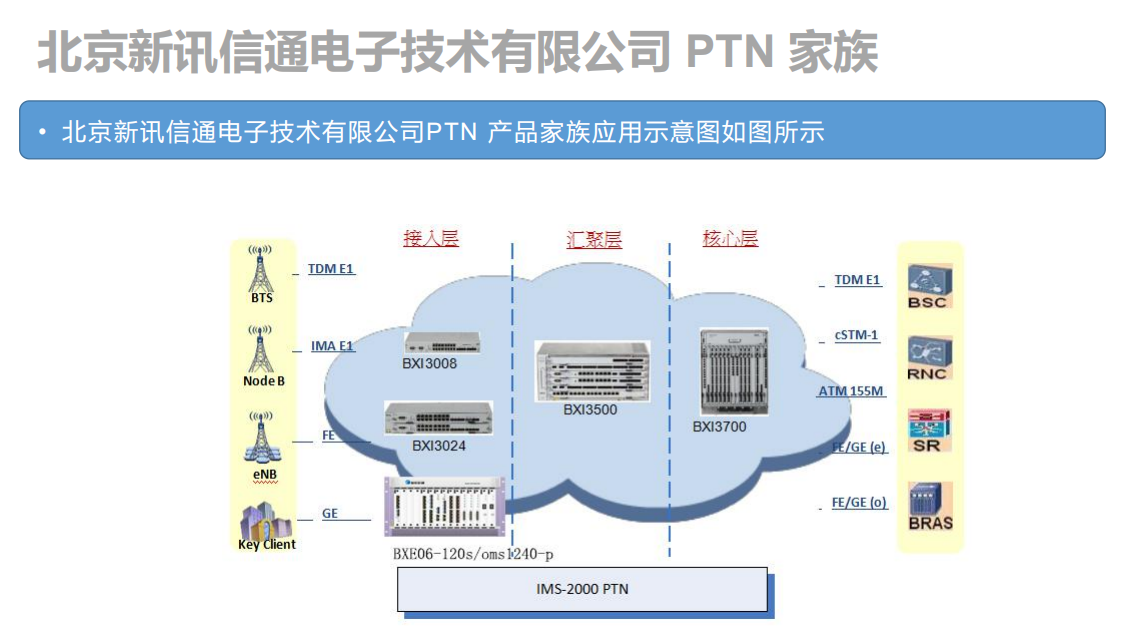

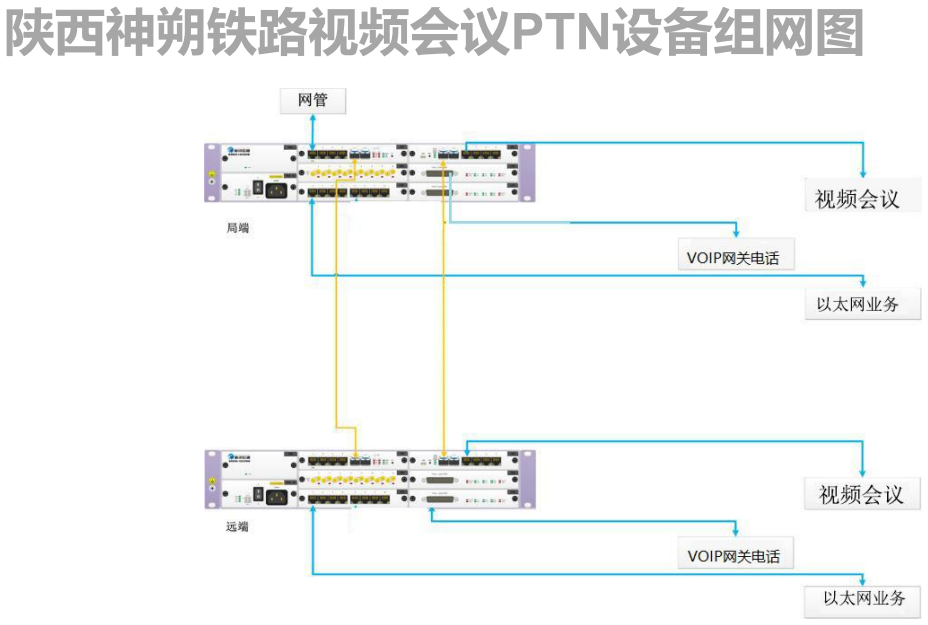

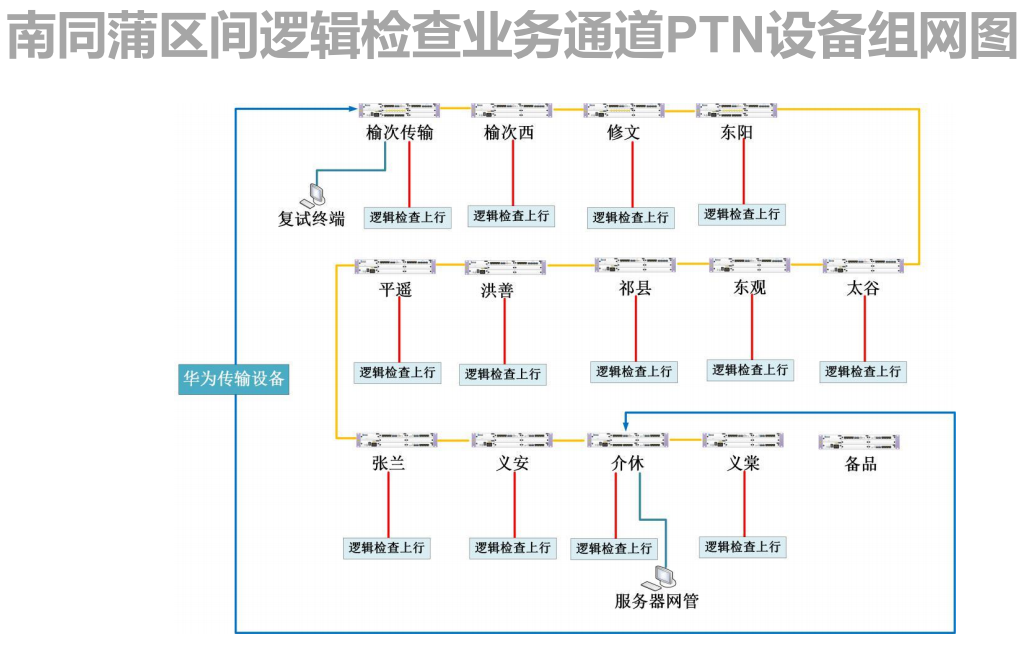

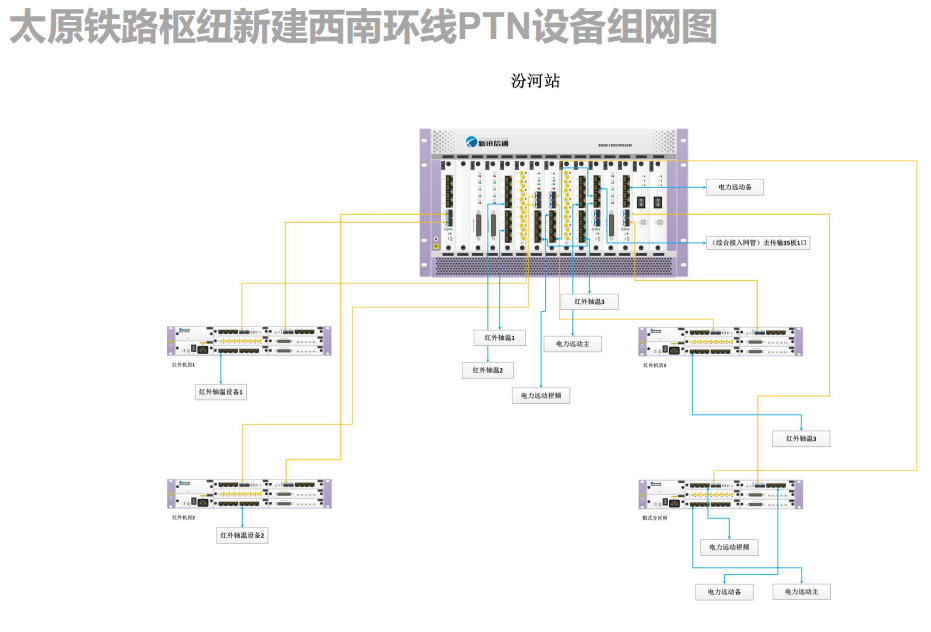

产品方案：
