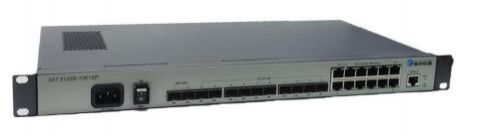

图一 3XT 5120S- 12O12P（交流 220V）

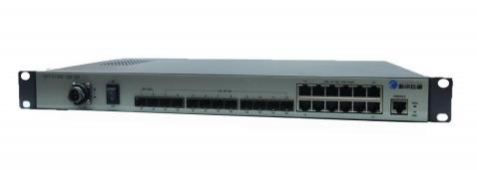

图二 3XT 5120S- 12O12P（直流-48V）

产品概述

  3XT系列TSN交换机是北京新讯信通电子技术有限公司自主研发的新一代TSN以太网交换机。产品型号：3XT 5120S-12O12P，12x10/100/1000 Base-T 电口+12x1000M/2.5G SFP光口(220V 或-48V) ，机架式安装。

  3XT系列TSN交换机具备先进的硬件处理能力，丰富的业务特性以及灵活的端口扩展能力，支持BXE特有的IRF2(第二代智能弹性架构）功能，给用户带来一个简单的、高性能的、高可靠的网络，适合数据中心服务器群接入和企业网千兆接入。

  3XT系列产品的硬件支持可插拔电源，支持绿色节能模式，支持EEE节能特性；支持BIMS管理及带外管理口，可满足大型数据中心对交换机高可靠性、易管理性、绿色节能等严格要求。

  3XT系列TSN交换机目前产品型号有20多种，接口形式多样化、接口数量多样化、使用场景多样化，可适用于不同的应用方案。

产品特点

  3XT系列严格按照工业规范要求而开发出的新一代TSN交换机，全系列交换机基于工业级硬件器件支撑平台开发，在同等情况下元器件可靠性明显高于商业器件。

  采用无风扇散热设计，通过内置散热片、散热导胶等多重散热结构设计使其能够在各种恶劣环境中的表现始终如一，工作温度范围可达-40-85℃。

  支持直流电源-48V/交流220V供电，满足不同供电环境中的电力所需。

  支持防振、防尘，遵循 IP40 或 IP30 的 IP 等级防护标准。

  支持高等级电磁兼容性防护，支持静电放电抗扰、支持辐射电磁场抗扰、支持电快速瞬变脉冲群抗扰、支持浪涌抗扰，支持 6KV高压防雷。

  支持导轨或机架式安装，遵循 IEC 61850 标准。

灵活的接口选择，供电方式

  3XT系列产品种类丰富，光接口和电接口选配灵活，端口速率可选，适应于各种场景需求。

  3XT系列产品供电方式灵活，交直流供电方式可选。

丰富的软件特性

  3XT系列TSN工业交换机集成交换、路由、环网保护及安全等丰富的以太网通信协议。

  支持完善的以太网二层特性集。支持 802.1QVLAN，支持基于协议的 VLAN，VoiceVLAN，Guest VLAN，支持QINQ 、灵活 QINQ 及组播 VLAN、STP/RSTP/MSTP、802.3X流量控制协议；支持 QoS 拥塞管理通过对数据进行分类和划分优先级，保证关键任务数据的传输。

  支持LLDP链路层发现协议、LACP链路聚合控制协议、DLDP设备链路检测协议、GARPVLAN注册协议及广播风暴抑制等二层特性，支持二层组播。

  3XT系列TSN交换机支持完善的以太网三层特性集。支持IPV4/ IPV6 静态路由，支持路由接口，支持RIP及OSPF(小规格)，支持 IPv4 和 IPv6 双协议栈。支持 IGMP Snooping，支持DHCP 动态主机配置协议，支持DHCP Client 、DHCP Server 、DHCP Snooping 及 Dhcp relay option82;支持 DNS 域名解析系统。

  3XT系列TSN交换机支持 RRLP私有环网技术。RRLP私有环网协议是一个专门应用于以太网环的链路层协议。它在以太网环完整时能够防止数据环路引起的广播风暴，而当以太网环上一条链路断开时能迅速启用备份链路以保证环网的最大连通性。与STP协议相比，RRLP私有环网协议有如下优点：拓扑收敛速度快（低于50ms); 收敛时间与环网上节点数无关；在相交环拓扑中，一个环拓扑的变化不会引起其他环的拓扑振荡，数据传输更为稳定；支持 RRPP环网的负载分担，充分利用了物理链路的带宽。

  3XT系列交换机支持完善的以太网安全特性集。通过多层级安全保护机制有效抑制病毒传播和网络流量攻击。支持 2-4层的ACL控制，支持CPU及ARP攻击防护，支持DoS攻击防护。IEEE 802.1X支持基于端口的动态安全性，提供用户身份验证。TACACS+和 RADIUS 身份验证能对交换机进行集中控制，并防止未经授权的用户更改配置。

  支持端点准入控制（EAD)快速部署。支持 IPV6 环境下的 SAVI 源地址有效性验证。

绿色节能

  3XT系列TSN交换机采用多种绿色节能设计，包括端口自动节能，如果在一段时间内接口状态始终为 down,则系统自动停止对该接口供电，自动进入节能模式；支持 EEE 节能功能，端口如果在连续一段时间之内空闲， 系统会将该端口设置为节能模式，当有报文收发时再通过定时发送的监听码流唤醒端口恢复业务，达到节能的效果，满足材料环保与安全性的欧盟RoHS标准。

完善的安全控制策略

    3XT系列TSN交换机支持 AAA, RADIUS认证，支持用户帐号、IP 、MAC 、VLAN 、端口等用户标识元素的动态或静态绑定；支持配合新讯信通公司的管理平台对在线用户进行实时的管理，及时的诊断和预防网络非法行为。

  3XT系列TSN交换机提供增强的 ACL 控制逻辑，支持 16Kbps 的 ACL 流限速，并且支持基于VLAN的 ACL下发，在简化用户配置过程的同时，避免了 ACL 资源的浪费。

出色的管理性

  3XT系列TSN交换机以太管理接口，支持 SNMPv1/V2/v3,支持 IEM-OS 智能管理中心。支持 CLI 命令行，Web 网管，TELNET 及 FTP 配置，支持 SSH2.0 、SSL 等加密方式，使得管理更加安全。

完善的告警机制

  3XT 系列TSN交换机部分型号可使用冗余电源输入，支持单路电源异常告警。

  3XT系列TSN交换机，支持 IEEE 掉电告警 dying gasp，能够在双路电源均出现故障时，下电点向网管发出告警。
